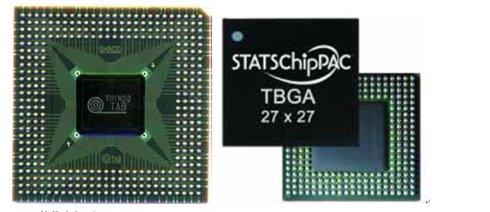

與相對較新的BGA（球柵陣列）封裝相比，使用引腳的常規IC封裝（例如四方扁平封裝）完全不同。 BGA從排列成網格狀的針腳排列中得名。 然而，主要

區別在于它的引腳不像傳統的連接線那樣，而是引腳實際上是小的金屬焊球。 通常將BGA元件放置在所需PCB（印刷電路板）上的類似網格圖案的銅焊盤

上。

1. 較低的軌道密度優化PCB設計：四方扁平封裝的引腳之間的距離非常小，必須使用PCB上較高的軌道密度進行補償。 由于金屬焊球以覆蓋BGA組件底面

2. 的網格圖案排列，因此可以減少軌道密度以?xún)?yōu)化PCB設計。

3.


4. BGA封裝的可靠性和穩健性：四方扁平封裝中的引腳連接通常非常薄，因此更脆弱，在處理時需要非常小心。 因此，它們更容易受到損傷或彎曲。 這

5. 些引腳的細間距使得在發生任何損壞時幾乎不可能修復。 BGA組件使用直接連接到金屬焊球的焊盤，從而提供更可靠和更牢固的連接。

6.


7. 熱阻較小：由于BGA組件的硅芯片與其競爭對手的四方扁平封裝之間的熱阻較小， 由IC（集成電路）產生的熱量很快從部件傳導到PCB。

8.

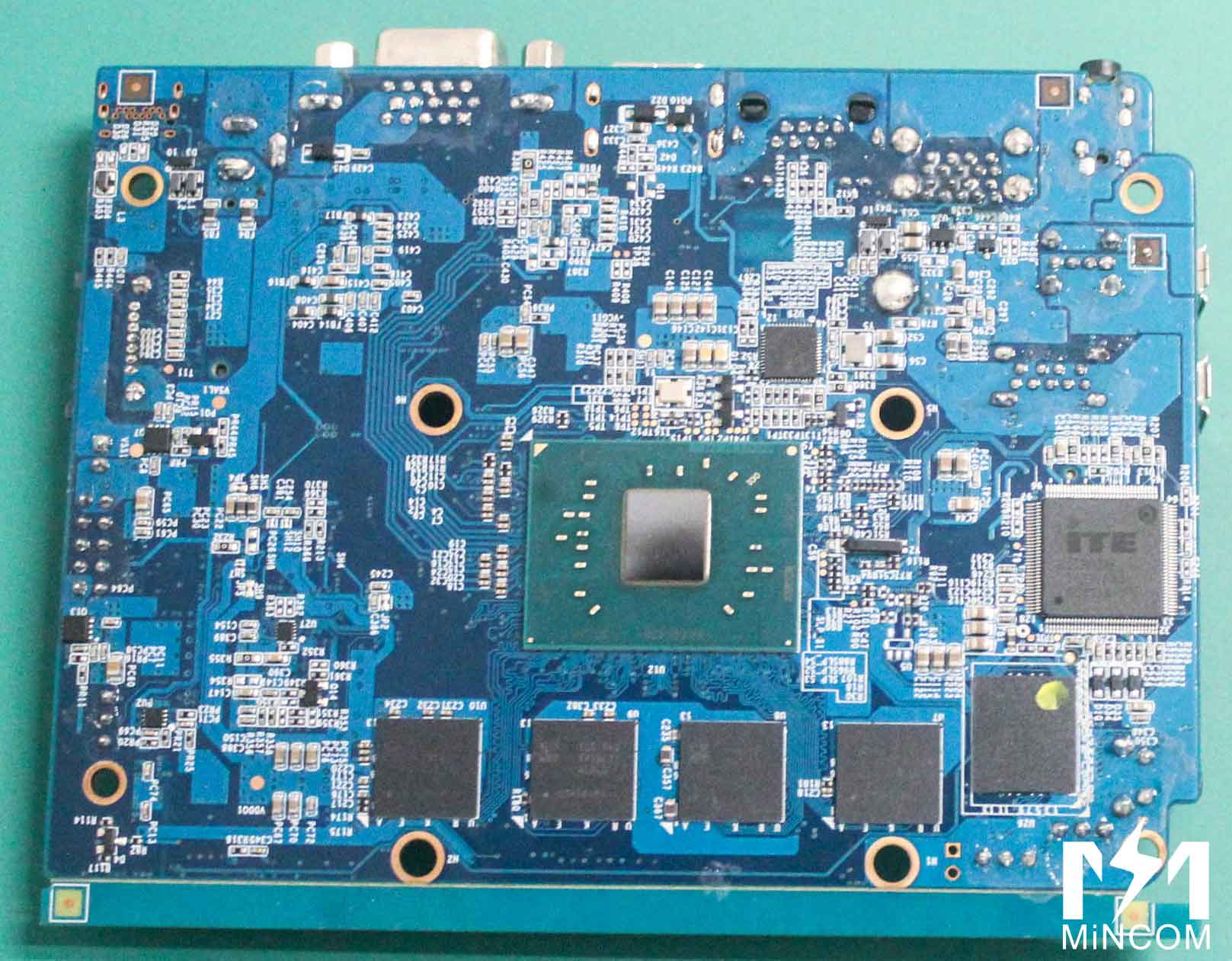

9. 深圳市銘華航電smt貼片加工：更高速度下的更好性能：由于底部導體的柵格陣列，BGA組件內部的連接更短。 與四方扁平封裝的競爭對手相比，減少

10. 不必要的引線電感電平使得BGA器件能夠以更高的速度提供更好的性能。
