如何建立BOM（物料清單）
廚師制作食譜。 硬件工程師創建BOM（物料清單）。 BOM是構建產品的成分列表。

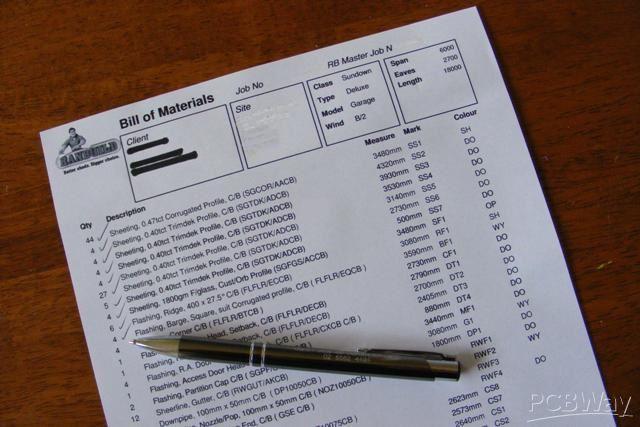

什么是物料清單（BOM）？
物料清單（BOM），作為構建產品的基礎。 它是整個過程中使用的一組基本數據。 結構良好的BOM清楚地傳達了構建產品所需的所有技術成分。
根據這些信息，可以確定：
-
采購材料的交貨時間
-
銷售成本（COGS）
-
制造過程
-
裝配設計的質量
-
供應鏈穩健
-
現金流量要求
物料清單（也稱為物料清單或物料清單）是創建產品所需的零件，物料，組件和其他物料的完整清單，以及收集和使用所需物料所需的說明。 所有制造產品的制造商，無論其行業如何，都可以通過創建物料清單（BOM）來開始。
由于物料清單匯集了各種產品信息，因此通常會有多個學科（設計和工程，文檔控制，操作，制造，采購，合同制造商等）使用BOM記錄中包含的數據來獲取工作做得對。 實際上，工程師和制造商非常依賴BOM，他們自己的特殊子集稱為工程法案或材料（EBOM）和制造物料清單（MBOM）。 BOM可以指導零件采購，外包和制造等業務活動的積極成果，因此創建組織良好，正確且最新的BOM非常重要。
什么包含在有效的物料清單中
有效的BOM不必由復雜的軟件生成 - 它可以像Excel電子表格一樣簡單。
物料清單通常分為幾類。
分類使您，您的同事和供應商可以輕松地在BOM中找到他們需要的內容。 例如，PCBA（印刷電路板組件）制造商只關心PCB和需要表面安裝到電路板上的元件 - 通常不需要為早期的原型制造采購封裝元件。
由于BOM的主要功能之一是確保產品構建正確，因此最好在BOM記錄中包含特定的產品數據。 無論您是要創建第一個物料清單還是正在尋找改進材料清單創建方法的方法，此處都是要包含在BOM記錄中的高級信息列表：
-
物料清單級別 - 為每個零件或組件分配一個數字，以詳細說明它在BOM的層次結構中的位置。 這使得任何了解BOM結構的人都可以快速解讀BOM。
-
零件號 -為每個零件或裝配件分配零件號，以便快速參考和識別零件。 制造商通常選擇智能或非智能部件編號方案。 無論您使用哪種方案，請確保避免為同一部件創建多個部件號。
-
零件名稱 - 記錄每個零件或裝配體的唯一名稱。 這有助于您更輕松地識別零件。
-
階段 - 記錄每個部分在其生命周期中處于什么階段。 對于生產中的零件，通常使用“生產中”這樣的術語來表示零件的階段。 尚未批準的新零件可分為“未發布”或“設計中”。 這在新產品介紹（NPI）期間很有用，因為它可以讓您輕松跟蹤進度并創建切合實際的項目時間表。
-
說明 - 提供每個部件的詳細說明，以幫助您和其他人區分相似部件并更輕松地識別特定部件。
-
數量 - 記錄每個組件或子組件中使用的零件數量，以幫助指導采購和制造決策和活動。
-
計量單位 - 分類將使用或購買零件的測量。 通常使用“每個”，但是英寸，英尺，盎司和水滴等標準尺寸也是合適的分類。在所有類似的零件類型中保持一致，因為這些信息將有助于確保采購正確的數量并將其交付到生產線。
-
采購類型 -文檔如何購買或制造每個零件（即現成或按規格制造），以提高制造，計劃和采購活動的效率。
-
參考標志 - 如果您的產品包含印刷電路板組件（PCBA），您應該包括參考標志，詳細說明零件在BOM中適合電路板的位置。 在BOM中捕獲此信息可以節省時間并幫助您避免混亂。
-
BOM備注 -捕獲其他相關注釋，以便將與BOM交互的每個人放在同一頁面上。
在BOM中記錄所有這些信息將使業務活動和制造任務成為目標。
批準的制造商
合適的工廠將要求為每個部件指定允許的制造。 這通常被稱為“AVL”或批準的供應商列表。 制造商不是經銷商（即Digikey，Mouser，Avnet）; 制造商是制造零件的實際公司。 例如，電容器可以由TDK，Murata，Taiyo Yuden，AVX，Panasonic，Samsung等制造。您會驚訝地發現我多次檢查過BOM列表“Digikey”或其他經銷商作為制造商一部分。
雖然對于制造電容器的人來說瑣事可能顯得愚蠢，但在某種情況下，元件的制造商很重要 - 即使對于不起眼的電容器也是如此。 例如，盲目地用開關穩壓器上的濾波電容代替，即使替代品具有相同的額定電容和電壓，也會導致操作不穩定甚至電路板著火。
當然，有時候一個人對制造商真正不敏感，在這種情況下，我會在BOM上標記為“任意/開放”的AVL（特別是對于像上拉電阻這樣的東西）。 這會邀請工廠代表您建議他們的首選供應商。
公差，成分和電壓規格
對于標記為“任意/打開”的被動組件，應始終在BOM中指定一些關鍵參數，以確保購買正確的部件：
-
對于電阻器，應至少指定容差和功率。 1k，1％1 / 4W碳電阻器與1k，5％1W線繞電阻器的野獸截然不同！
-
對于電容器，應至少指定容差，額定電壓和介電類型。 對于特殊應用，還需要指定某些參數，如ESR或紋波電流容差。 與10uF，X7R [陶瓷]，20％16V電容相比，10uF，電解，10％50V電容在高頻下具有非常不同的性能。
-
電感器具有足夠的專業性，因此不建議將它們留作“任何/開放”。 對于功率電感器，核心成分，DCR，飽和度，溫升電流是基本參數，但也沒有像電阻器和電容器那樣的外殼標準。 此外，可能對電路性能產生重大影響的重要參數，如屏蔽和灌封，通常隱含在部件號中; 因此，最好只是簡單地完全指定電感，而不是讓它任何/開放。 RF電感器也是如此。
電子元件外形
完全指定組件的形狀因子或“包類型”始終很重要。 指定不正確或未指定的封裝參數可能導致裝配錯誤。 除了EIA或JEDEC封裝代碼（0402,0805，TSSOP等）之外的基本參數，還需要考慮以下其他一些事項：
-
對于SMT封裝，元件的高度可以變化，特別是對于大于1206的封裝或電感器。 如果電路板插入緊密的外殼，請注意。
-
對于通孔封裝，應始終指定引腳間距和元件高度。
-
對于IC，請嘗試指定與封裝對應的通用名稱，而不僅僅是制造商的內部代碼（例如，TI“DW”類型封裝代碼對應于SOIC）。 這是一個很好的一致性檢查，可以防止錯誤。
-
擴展部件號
設計師通常認為使用縮寫的部件號。 7404就是一個很好的例子。古老的7404是一個六角形逆變器，已經使用了幾十年。 由于其無處不在，術語“7404”可用作逆變器的通用術語。 但是，在進行生產時，必須指定包類型，制造商和邏輯系列之類的東西。 完整的部件號可能是74VHCT04AMTC，它規定了由Fairchild Semiconductor制造的逆變器，來自“VHCT”系列，采用TSSOP封裝，以管形式發貨。 額外的字符非常重要，因為小的變化可能導致很大的問題，例如引用和訂購錯誤的封裝設備（以及隨后被一堆不可用的部件卡住），或者細微的可靠性問題。 實際上，由于錯誤地將“VHC”替換為“VHCT”邏輯系列部分，我遇到了一個問題。 這將逆變器的輸入閾值從TTL切換到CMOS邏輯兼容，并且導致一些單元對輸入信號具有不對稱響應。 幸運的是，我在生產過程中遇到了這個問題，避免了大量的潛在返工或更糟糕的回報。
這是另一個例子，說明如何丟失幾個角色可能會花費數千美元。 LM3670開關穩壓器的完整規格部件號可能是LM3670MFX-3.3 / NOPB。 值得注意的是，如果省略/ NOPB，則部件號仍然有效且可訂購 - 但對于使用含鉛焊料的版本。 對于出口到歐盟等需要符合RoHS標準（即無鉛等）的地區的產品而言，這可能是災難性的。 一個更微妙的問題是零件號中的“X”。 帶有“X”的零件編號帶有3,000個卷軸，而缺少“X”的零件帶有1,000個卷軸。 雖然許多工廠會質疑/ NOPB遺漏（因為工廠通常在購買零件時裝配RoHS文件），但他們很少會將卷軸數量標記為問題。 但是，您關心卷軸數量，因為如果您只需要1,000件，包括部件號中的X意味著您將需要支付2,000件額外的件，而您不需要。 或者，如果您正在進行更大規模的生產運行并省略X，那么您可能需要為相同購買數量的卷軸數量的三倍付運費。 無論哪種方式，工廠都會嚴格按照規定報出零件，如果您不注意卷軸數量，可能會錯失成本節省。 最重要的是，每個數字和字符都很重要，缺乏對細節的關注可能會花費真金白銀！
